Bogenbau


Der in diesem Projekt beschriebene Bogen hat keinerlei Anspruch auf Authentizität – es handelt sich weder um einen Selfbow noch wurde auf die Verwendung von modernen Materialien verzichtet.
Den Beispielbogen habe ich für meine Liebste gefertigt – zuerst einmal zu den schlussendlich entstandenen Daten:

Verstärkungen für Recurves

Bogentyp: laminierter Recurvebogen aus 3 Lagen
Zuggewicht: 49lbs bei 26“ Auszug
Größe: 150 cm (ca. 60“)
Gewicht: etwa 550g

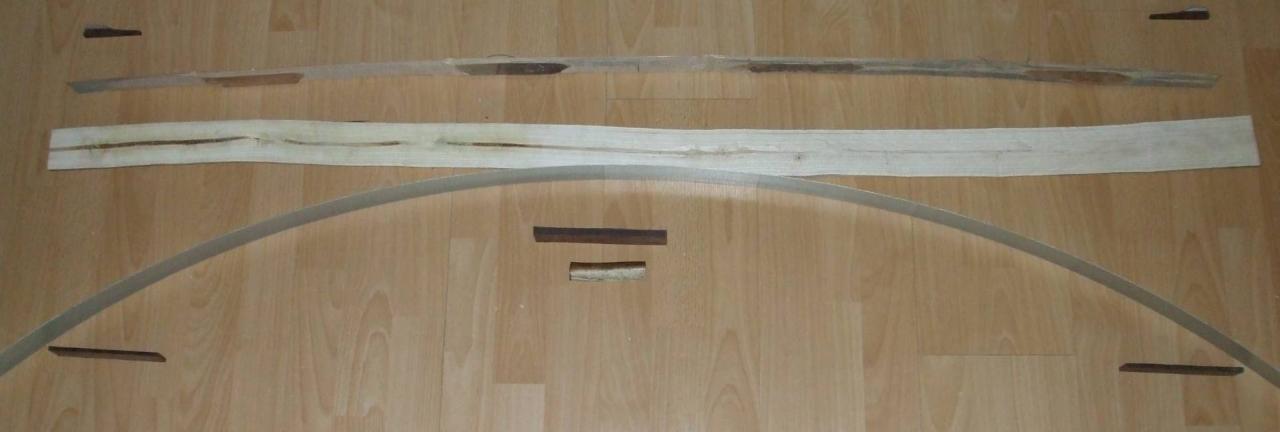

Materialien: Bambus, Esche, Glasfaser, Bongossi, Rentierhorn, Epoxi

Das Bongossi-Holz und das Rentierhorn wurden lediglich für die Verstärkung des Griffstückes, die Bogennocken und Verstärkungen der Recurves verwendet. Hierzu wurden Stücke des Rentierhorns mit Epoxi-Kleber auf Bongossi-Holz aufgeklebt und hieraus die Nocken, sowie das Griffstück heraus gefeilt.

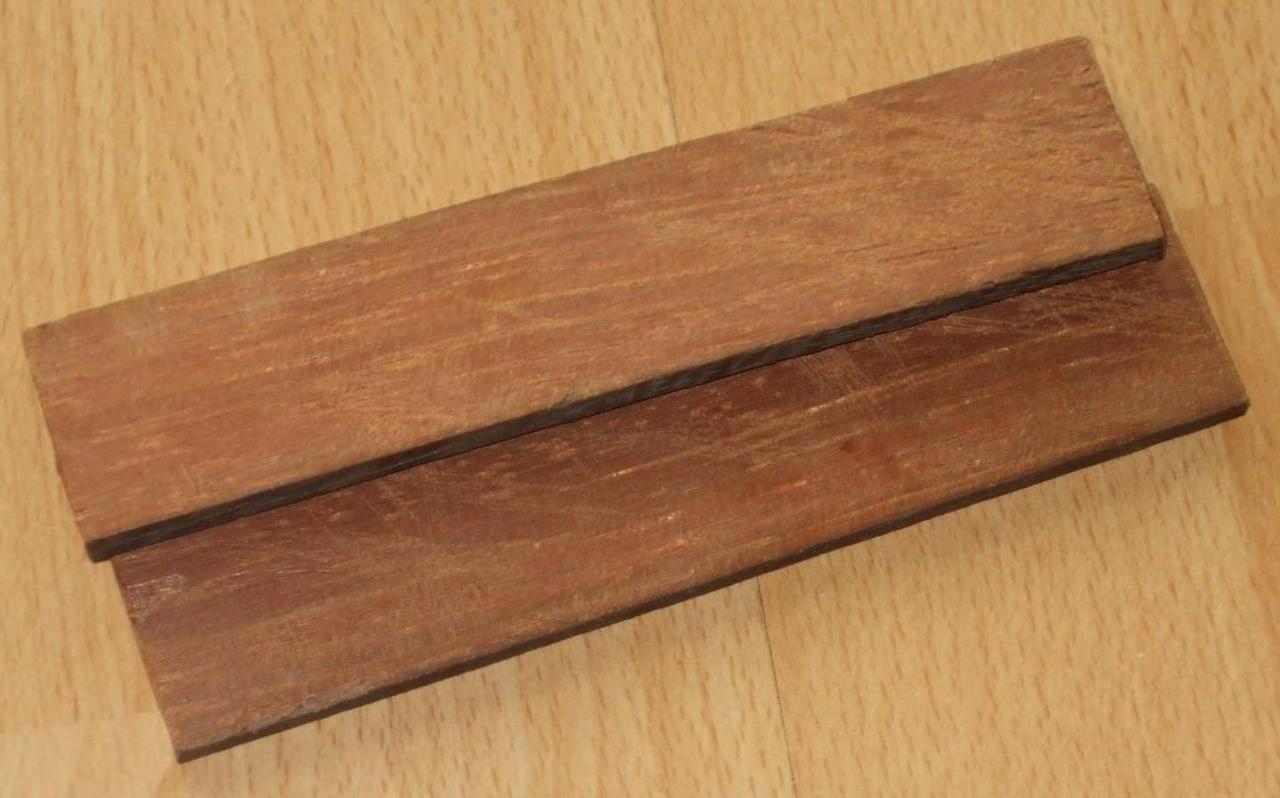

Verstärkungen für Recurves Für die Verstärkungen an den gebogenen Recurve-Enden wurden zwei dünne Platten von etwa 3mm Stärke aus Bongossi-Holz hergestellt und zu einer Seite hin gleichmäßig auf Null herunter geschliffen.

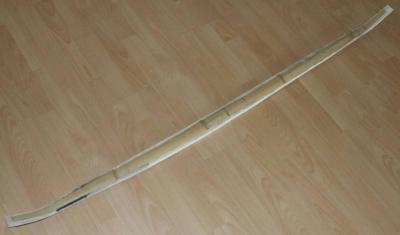

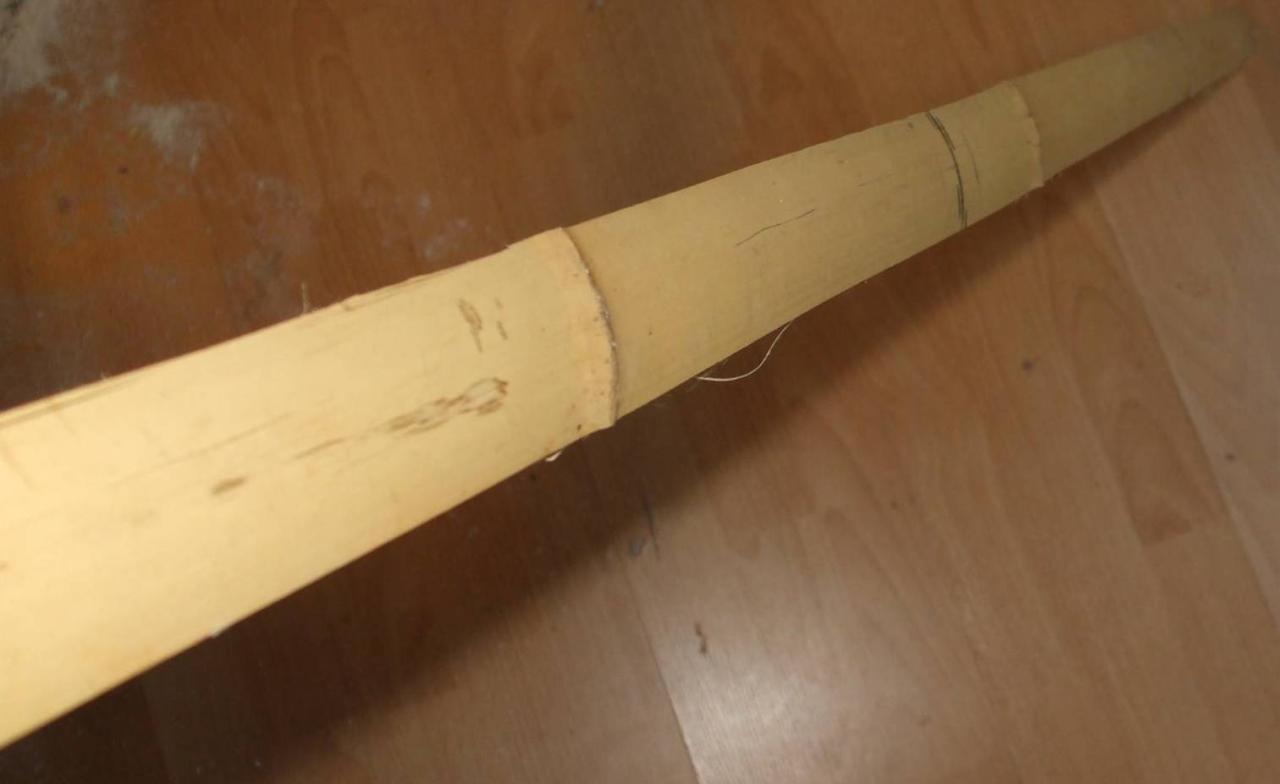

Aus einem Bambusrohr mit möglichst großem Durchmesser und großem Nodienabstand (Abstand der Zwischenwände im Bambusrohr) wird ein Streifen von 5 – 6cm Breite heraus gespalten und von der Innenseite her abgeraspelt/geschliffen.
Verstärkungen für Recurves Wenn eine gleichmäßige Stärke von 3 – 4mm erreicht ist (Erhebungen der Nodien nicht mitgerechnet), wird grob die Form des Bogens auf die Außenseite aufgezeichnet und mit ein wenig Sicherheits-Zugabe ausgeschnitten. Gerade an den Bogenenden kann nun erneut Material von der Innenseite her abgetragen werden. Der Bambus sollte sich zum Schluss gleichmäßig von der Mitte her von etwa 3mm auf 1 – 1,5mm Stärke verjüngen und von innen glatt und eben sein.

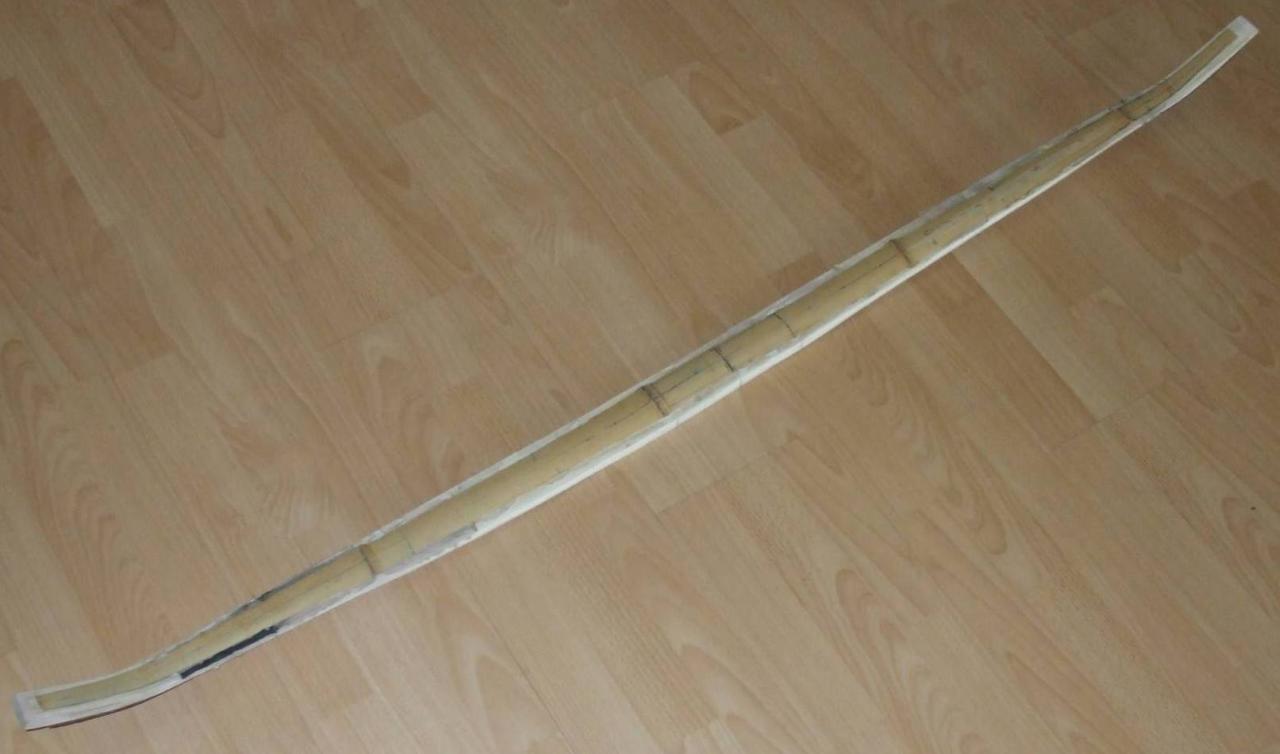

Das vorbereitete Bambus-Backing sollte sich ohne viel Mühe zu einem gleichmäßigen „Kreis“ biegen lassen – hierbei müssen sich insbesondere die Partien der Wurfarme möglichst gleich biegen.
Für eine glatte Oberfläche sollte am Besten eine Ziehklinge verwendet werden – Sie wird im späteren Verlauf ohnehin noch zwingend benötigt. Außerdem bekommt man so eine Ziehklinge in jedem Baumarkt für nen Appel und ein Ei – meistens bei den Farben und Lacken versteckt.

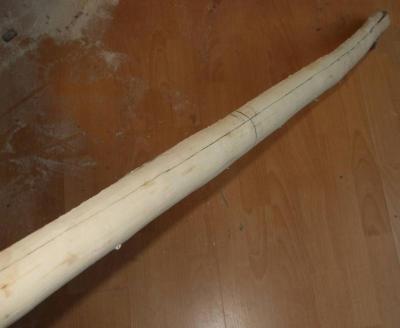

Verstärkungen für Recurves Ähnlich wird auch beim eigentlichen Kern des Bogens vorgegangen. Zuerst einen Streifen von etwa 2cm Stärke aus dem Stamm spalten, sägen oder heraus kauen – dann eine Seite glatt und plan schleifen.

An der Griffpartie kann das Material eigentlich in voller Stärke stehen bleiben – der Griff soll sich nicht mit biegen, denn in den Griff wird später eine Pfeilauflage geschnitten. Auch die letzten 10 – 15cm an den äußeren Enden dürfen einen Hauch dicker bleiben, als der Rest der Wurfarme.
Damit ein realistisches Biegeverhalten beim Bodentiller getestet werden kann, sollte auch das Kernholz mit etwas gleichmäßiger Zugabe (z.B. 2mm an jeder Seite) auf die spätere Bogenform herunter gearbeitet werden. Eine möglichst gleichmäßige Materialzugabe ist in diesem Punkt wichtig – sonst biegt sich das Holz nicht so, das man das Biegeverhalten auf die spätere Bogenform übertragen kann. Trotzdem empfehle ich, diese Materialzugabe noch einzuplanen – sollten die einzelnen Lagen beim Verkleben nicht zu 110% übereinander passen, ist man für jeden Millimeter nutzbarer Materialzugabe evtl. noch dankbar…

Bevor es aber überhaupt ans Verkleben geht, müssen sich alle Teile erstmal ordentlich biegen! Also wird das Holz nun von der späteren Bauchseite her abgenommen, bis der Rohling bei leichtem Probebiegen gleichmäßig erscheint.
Zum Probebiegen (Bodentiller) eine Hand an das obere Bogenende, das Andere auf den Boden stellen. Nun die freie Hand auf den Griff legen und von der Bauchseite aus vorsichtig drücken…
Sieht bis jetzt alles zufrieden stellend aus, können in das Kernholz je zwei kleine Kerben für eine Bogensehne geschnitten werden. Denn nun kann das Kernholz erstmalig und alleine auf den Tillerstock gesetzt werden, um die Biegung und das Zuggewicht ansatzweise zu kontrollieren. Die Tillersehne für diesen Arbeitsschritt ist genau so lang, wie der Bogen – es liegt also keine Biegung/Spannung durch die Sehne vor.
Das Zuggewicht wird jetzt auch auf keinen Fall bei starker Biegung gemessen!! Es soll nur ein erster Anhaltspunkt für später sein. Das Zuggewicht sollte irgendwo zwischen lächerlich und verschwindend gering liegen – das wirkliche Zuggewicht kommt erst nach dem Verkleben der einzelnen Lagen zustande.
Biegen der Recurves Aber noch sind wir nicht beim Verkleben der ersten Lagen angekommen – vorher soll der Bogen noch seine statischen Recurves bekommen.

Statische Recurves bedeutet nichts weiter, als zurück gebogene Enden des Bogens, die sich beim Ausziehen des Bogens NICHT ausrollen, bzw. geradebiegen – sondern steif diese Biegung beibehalten.
Dazu müssen die Enden des Bogens aber möglichst gleich und an gleicher Stelle beider Wurfarme „zurück“ gebogen werden. Für diesen Zweck habe ich zuerst eine „Biege-Schablone“ hergestellt, an der entlang das Holz in Form gezwungen wird. Da sich das Holz nicht freiwillig dauerhaft in die gewünschte Form begibt, muss da etwas nachgeholfen werden…
Je nach Holzsorte eignet sich zum Biegen trockene oder feuchte Hitze besser. In der Regel wird empfohlen, den zu biegenden Bereich über einem Topf mit kochendem Wasser zu platzieren und z.B. mit Alufolie einen passenden „Deckel“ zu basteln. Wenn das Holz durchweg die Temperatur des Wasserdampfes angenommen hat, wird es für kurze Zeit biegsam.
Leider für eine so kurze Zeit, das es Schwierigkeiten bereitet, das Holz in den wenigen Sekunden entsprechend an der Biege-Schablone zu befestigen. Daher habe ich mir eine Möglichkeit überlegt, das Holz gleich an der Schablone zu erhitzen. Vermutlich werden manche die Hände über dem Kopf zusammenschlagen, bei dieser doch recht brutalen Art, mit seinem Bogenholz umzugehen, aber es funktionierte gut…

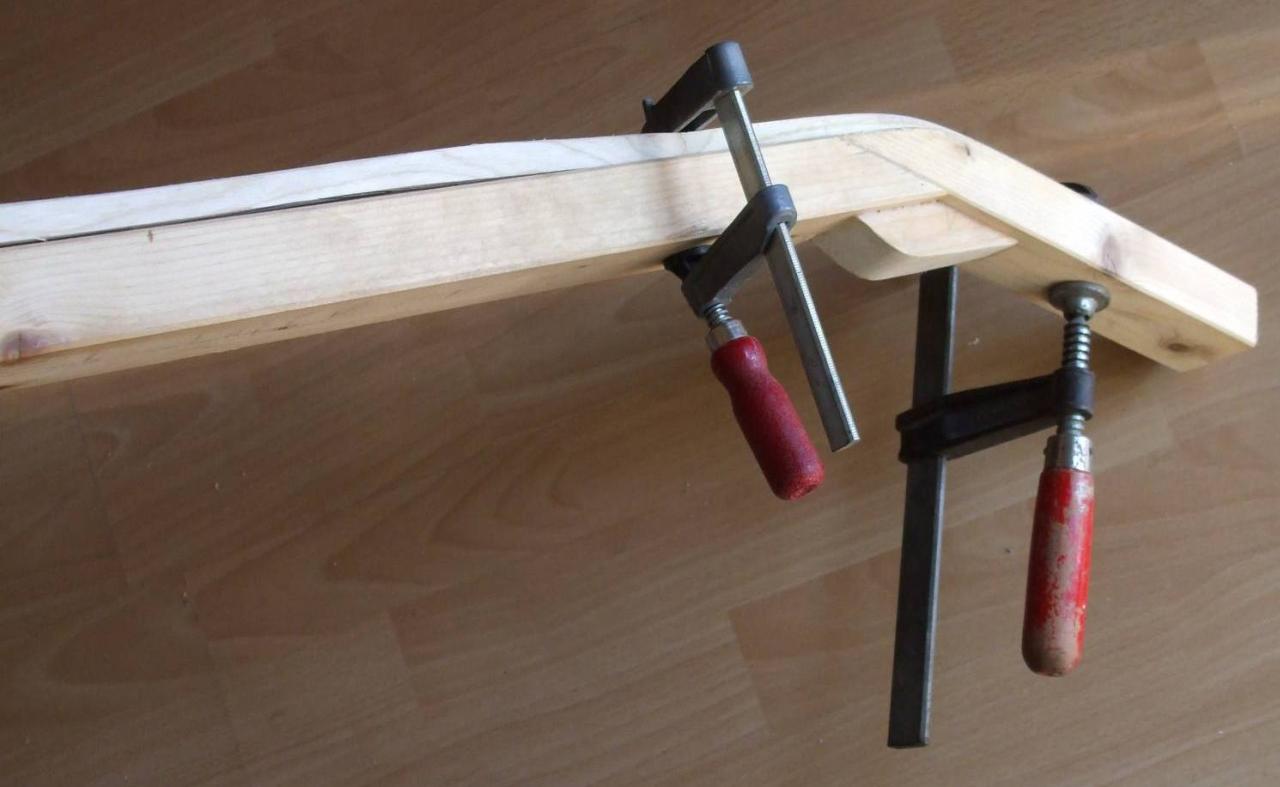

Zunächst wird der Wurfarm vorsichtig mit Schraubzwingen an der Schablone befestigt und eine weitere Schraubzwinge am Ende des Wurfarmes „angehängt“. Dann wird die zu biegende Stelle mit einer Sprühflasche mit Wasser befeuchtet und mit einer Heißluftpistole vorsichtig erhitzt. Dabei immer mal wieder mit der Sprühflasche Wasser auf die Biegestelle sprühen.
Wenn das Holz heiß genug ist, kann es mit der „losen“ Schraubzwinge entlang der Schablone nach unten gezogen werden. Eine große Schraubzwinge hat manchmal auch bereits genug Gewicht, das sich das Holz bei erreichter Temperatur bereits hierdurch biegt.
Hat man die gewünschte Biegung erreicht, ohne dass sich ein Holzsplitter abgelöst hat, erstmal alles abkühlen und trocknen lassen. Sollte sich ein Holzsplitter gelöst haben, bekommt man die Chance, das alles noch mal zu üben – denn man kann sich jetzt eine neue Kernholzlage fertigen…
Als nächstes macht man das gleiche Spiel nochmals mit dem zweiten Wurfarm – tja und weil es so schön war auch gleich noch mal mit den Verstärkungsstreifen, die dann auf die Biegestelle aufgeklebt werden sollen.

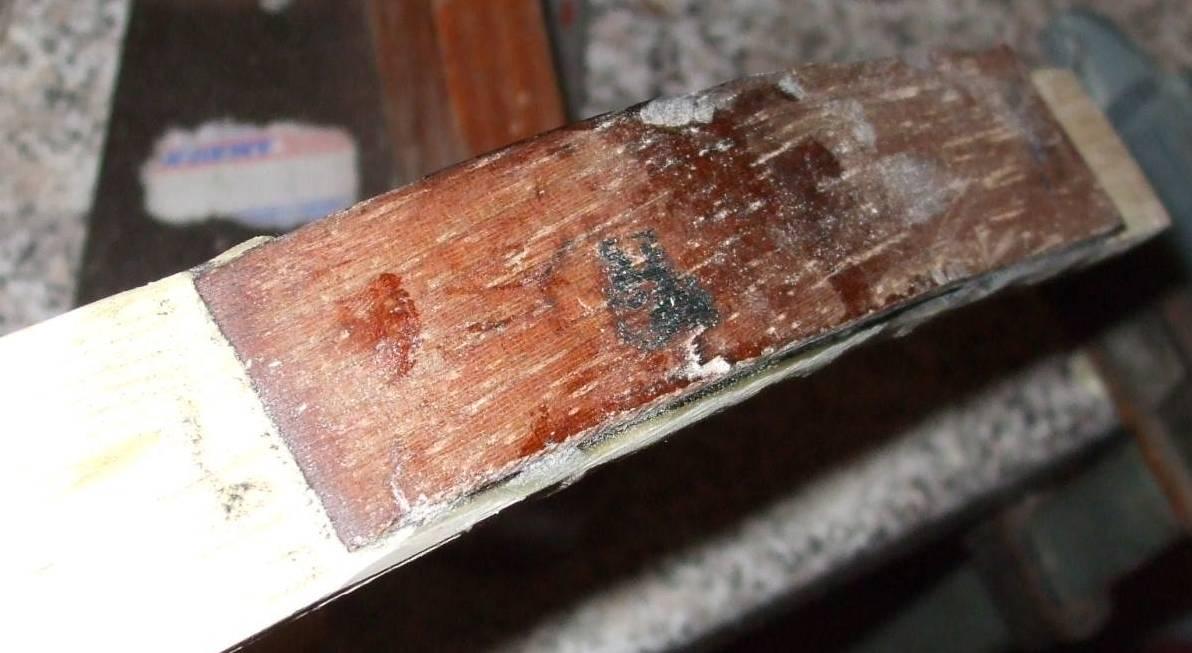

Verkleben der Recurves Zum Verkleben der gebogenen Recurves mit den Verstärkungsstreifen verwendete ich „UHU Endfest 300“ – ein anderer guter 2-Komponenten Kleber funktioniert aber sicherlich genauso. Dazu werden die Klebestellen zunächst mit Aceton entfettet und nach dem ablüften mit Kleber bestrichen und die Klebeteile mit Klammern oder Schraubzwingen fixiert.

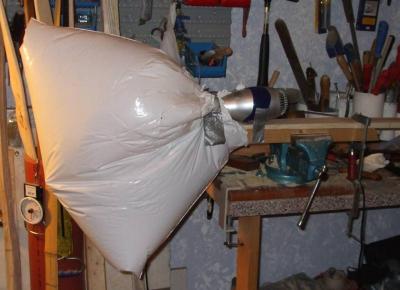

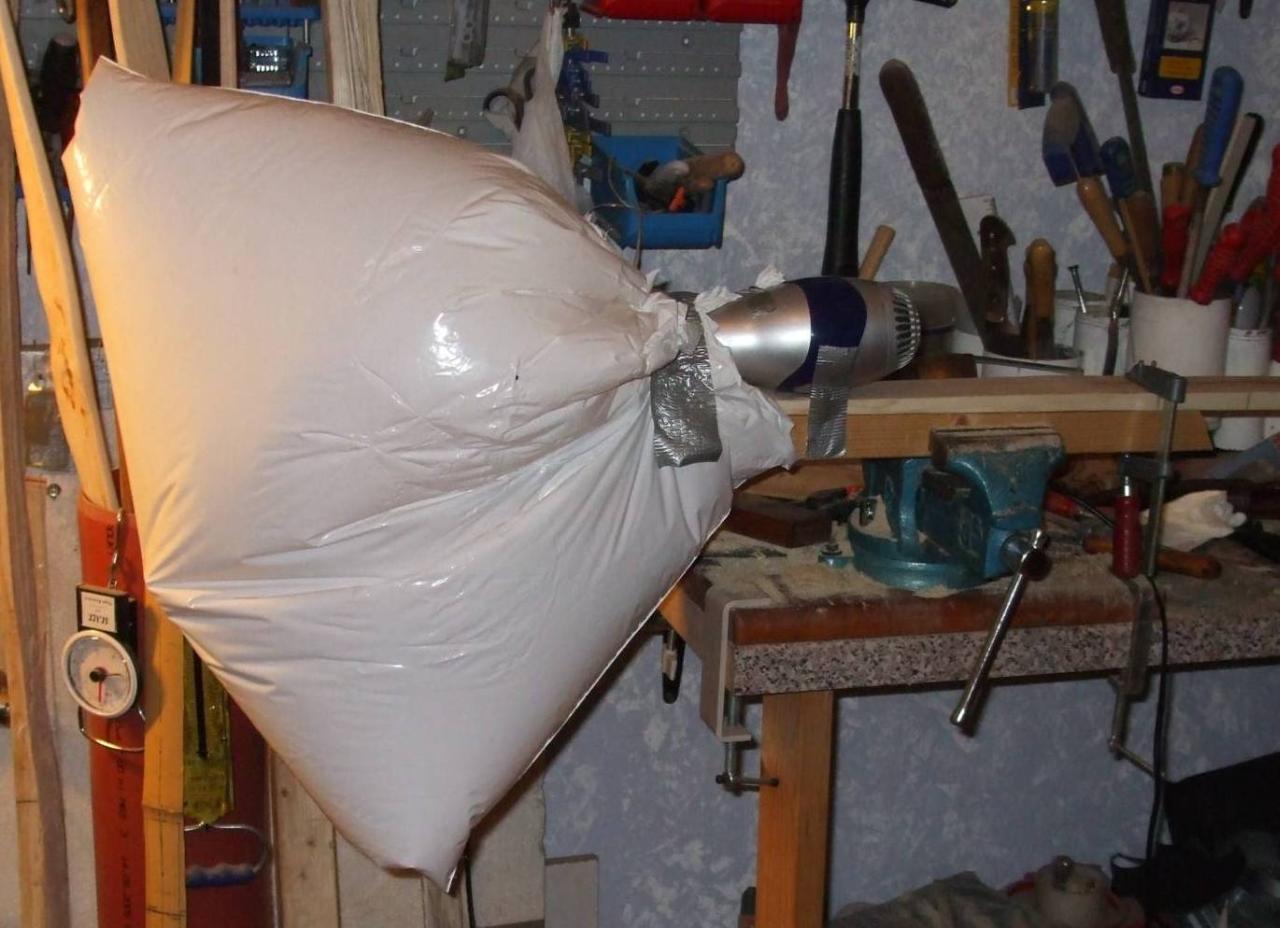

Anschließend packt man die geklammerte Stelle in eine Plastiktüte und lässt einen Haartrockner in die Plastiktüte pusten um die Verklebung zu tempern.
Verstärkungen für Recurves
Wenn man alle Klebereste und unschönen Stellen vom Kleben im Nachgang entfernt hat und den Übergang der verklebten Stellen zum Bogenholz glatt geschliffen hat, ist die Mittellage erstmal fertig für das Backing.
Eine Verklebung über die ganze Bogenlänge bietet viele Möglichkeiten, die Kraft und das Potential des Bogens zu steigern – aber auch viele Möglichkeiten für Fehler, die den Bogen ruinieren können.
Gelingt die Klebung nicht korrekt, kann einem der ganze Bogen später um die Ohren fliegen, weil eine schlecht verklebte Stelle kollabiert. Dagegen ist eine Verdrehung der Wurfarme beim kleben beinahe harmlos, aber natürlich ebenso unerwünscht…

Um zusätzliches Potential aus einem laminierten Bogen heraus zu holen, muss der Bogen beim Verkleben ein wenig zurück (also entgegen der späteren Biegerichtung) gebogen werden – man nennt diese Verklebung dann „Perry-Reflex“. Gerade bei den ersten Versuchen sollte man dies allerdings noch unterlassen und sich erst später – und vor allem langsam – an diese Möglichkeit heran wagen. Also am besten erstmal einen, oder eine Hand voll Bögen ohne Perry-Reflex Verleimung bauen und sich dann von einer Verleimung mit 5cm Rückbiegung beim ersten langsam an mehr heran trauen.

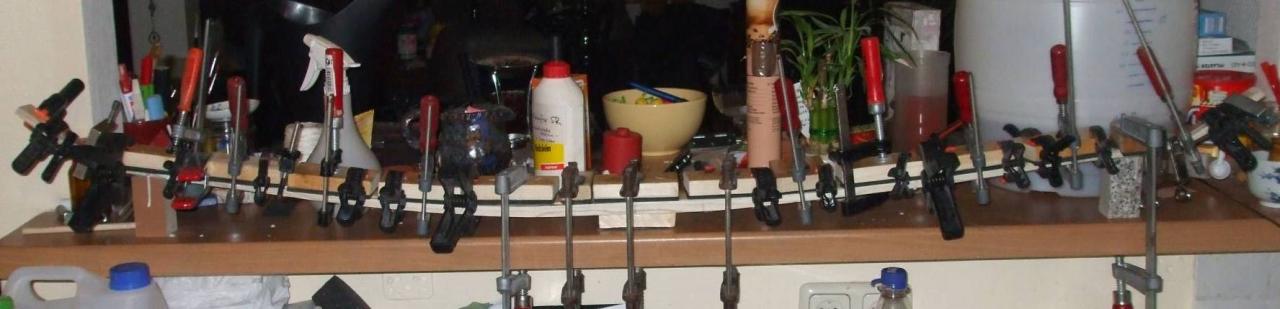

Aber zurück zum reellen Projekt – der Bogenkern wird also jetzt mit dem Bambus-Backing verklebt. Dazu braucht man vor allem gleichmäßigen Druck, um beide Teile auf ganzer Fläche bündig aufeinander zu pressen.
Verkleben von Holzkern und Bambus-Backing Bei meinen nächsten Bogenbau-Projekten werde ich zum gleichmäßigen Druckaufbau wohl ein Stück Feuerwehrschlauch verwenden, das an beiden Seiten verschlossen ist und sich mittels eines eingebauten Ventils aufpumpen lässt – diesmal mussten jedoch noch Schraubzwingen diese Arbeit erledigen. Man braucht allerdings eine ganze Menge Schraubzwingen, um 150cm Holz sauber und bündig miteinander zu verbinden. Insbesondere wenn man – wie ich in diesem Fall – Holzleim für die Verklebung verwendet. Während ein Epoxi-Kleber kleinere Unebenheiten beim Verkleben ausgleicht und füllt, schwindet der Holzleim beim trocknen und kann bei Unebenheiten Löcher in der Verklebung hinterlassen.

Damit die Schraubzwingen einen gleichmäßigen Druck ausüben können, wurden Holzstücke von 5 * 10 cm mit Moosgummi beklebt und zwischen Bambus und Schraubzwinge platziert. Nachdem das Ganze mindestens einen Tag (je länger, desto besser) getrocknet ist und man die Spannung eigentlich schon längst nicht mehr aushält, kann man damit beginnen, die Schraubzwingen wieder ab zu machen.

Überstehendes Holz nach Verklebung Ist die Klebung gelungen, kann man nun überstehendes Holz wegfeilen, bis nur noch Bambus vom Bogenrücken aus zu sehen ist. Hat man das ganze anschließend wieder glatt bekommen, kann man vorsichtig im Bodentiller das neue Biegeverhalten des Bogens testen.
Nach dem Verkleben hat man meist einen Balken mit gefühltem Zuggewicht von 120 lbs. Das Problem daran ist, das ich weder 120 Pfund ziehen kann, noch möchte – und obendrein sind wir ja noch gar nicht fertig – es soll ja auch noch eine Schicht Glas auf die Bauchseite!!

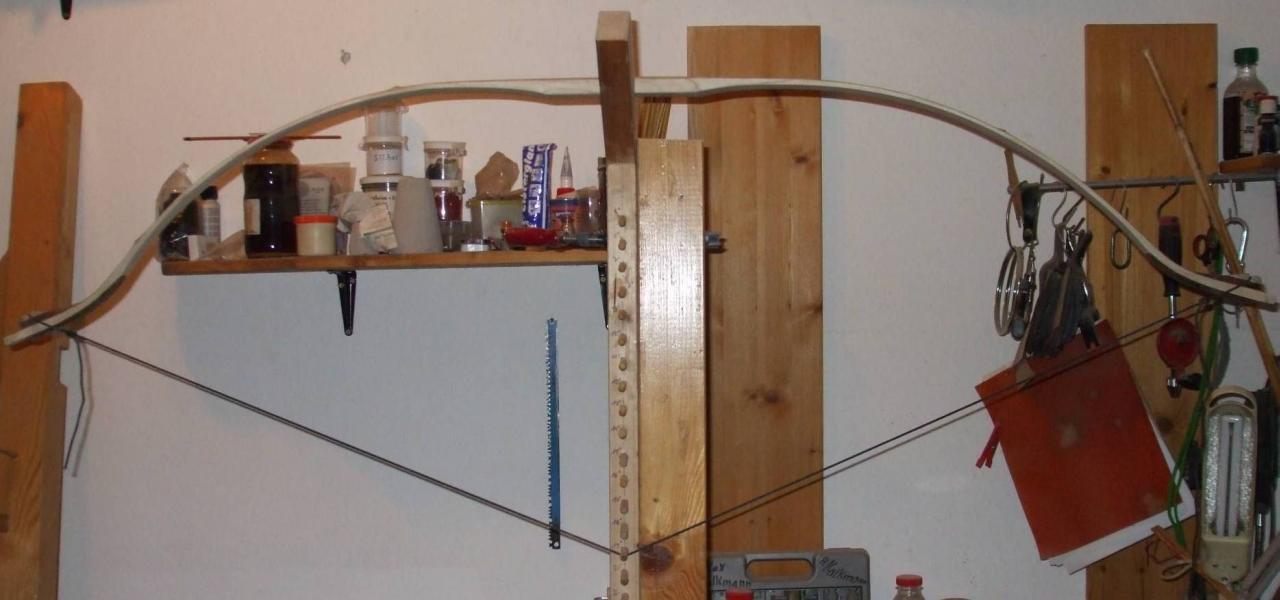

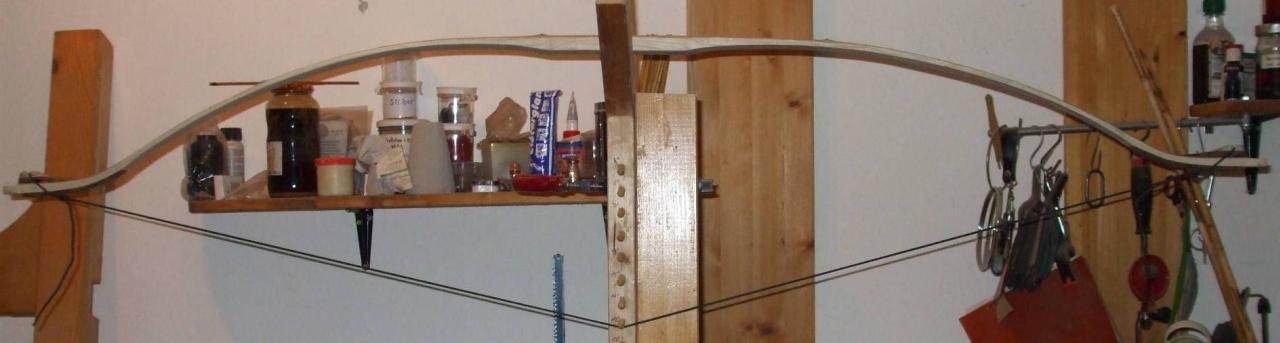

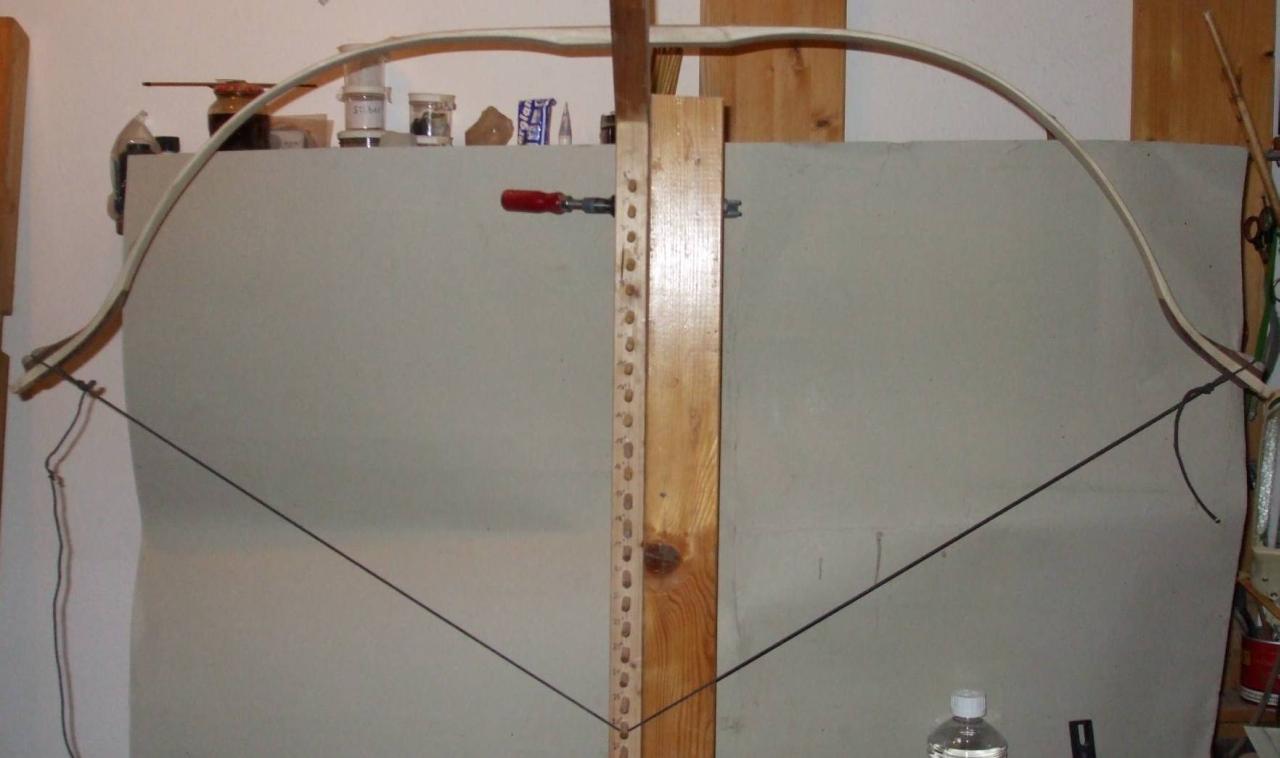

Auf dem Tillerstock 1 Also muss der Bogen von der Bauchseite her so abgearbeitet (getillert) werden, dass sich der Bogen gleichmäßig biegt und ein Zuggewicht hat, das für eine weitere Verklebung geeignet ist. Hier liegt eine Schwierigkeit, denn es ist schwer abzuschätzen, wie weit man jetzt mit dem Zuggewicht nach unten gehen soll, damit nach dem zweiten Verkleben etwa das gewünschte Zuggewicht erreicht wird. Denn nach dem zweiten Verkleben kann man den Bogen nur noch über die Breite der Bogenarme, nicht mehr über ihre Stärke tillern. Damit können aber nur noch kleine Korrekturen des Zuggewichtes nach unten erreicht werden…
Der hier gezeigte Bogen wurde auf ein Zuggewicht von 16 lbs bei 26 Zoll Auszug herunter getillert – was eine Menge Flöckchen bedeutete, die ich mit der Ziehklinge vom Bogenbauch abzuschaben hatte.
Auf dem Tillerstock 2 Zwischendurch fragt man sich, ob an manchen Stellen überhaupt noch Holz übrig bleiben wird, wenn man das Zuggewicht bei geplantem Auszug erreicht hat. Wieder und wieder kommt der Bogen zur Überprüfung auf den Tillerstock – und jeden Abend sind es allenfalls ein, oder zwei Zoll Auszug, die man bei gleichem Zuggewicht abgeschabt hat… Aber irgendwann, bei etwa 10 bis 15 Zoll Auszug ist man soweit, dass man die Sehne ein erstes Stückchen kürzer machen kann. Der Bogen sollte nun beim Aufspannen eine Standhöhe von 4 – 5cm haben. Dann geht es zur zweiten Runde, bis man etwa 20 Zoll Auszug erreicht hat und die Sehne wieder ein Stück kürzen kann. Zur dritten Runde darf die Standhöhe des Bogens bei etwa 8 – 10cm liegen.

Auf dem Tillerstock 3 Natürlich kann man dieses Vorgehen auch in mehr „Runden“ mit jeweils leicht gekürzter Sehne durchführen. Wichtig ist nur, dass sich das Biegeverhalten bei einer kürzer werdenden Sehne ebenfalls ein wenig ändert und der Bogen etwas anders belastet wird. Sich diesem Zustand beim Bau auf vorsichtige Weise zu näheren, kann Probleme und unerwünschtes Biegeverhalten beim späteren Bogen verhindern.
Hat man es dann tatsächlich geschafft, den Bogen bei gewünschtem Zuggewicht auf Vollauszug zu tillern und ist wirklich zufrieden mit dem gleichmäßigen Biegeverhalten an beiden Wurfarmen, kann es mit dem zweiten Verkleben weitergehen. Sollte man unter das geplante Zuggewicht rutschen – nicht ärgern, das aufgeklebte Glas-Facing sorgt meistens für unerwartet und unerwünscht hohes Anwachsen des Zuggewichtes…

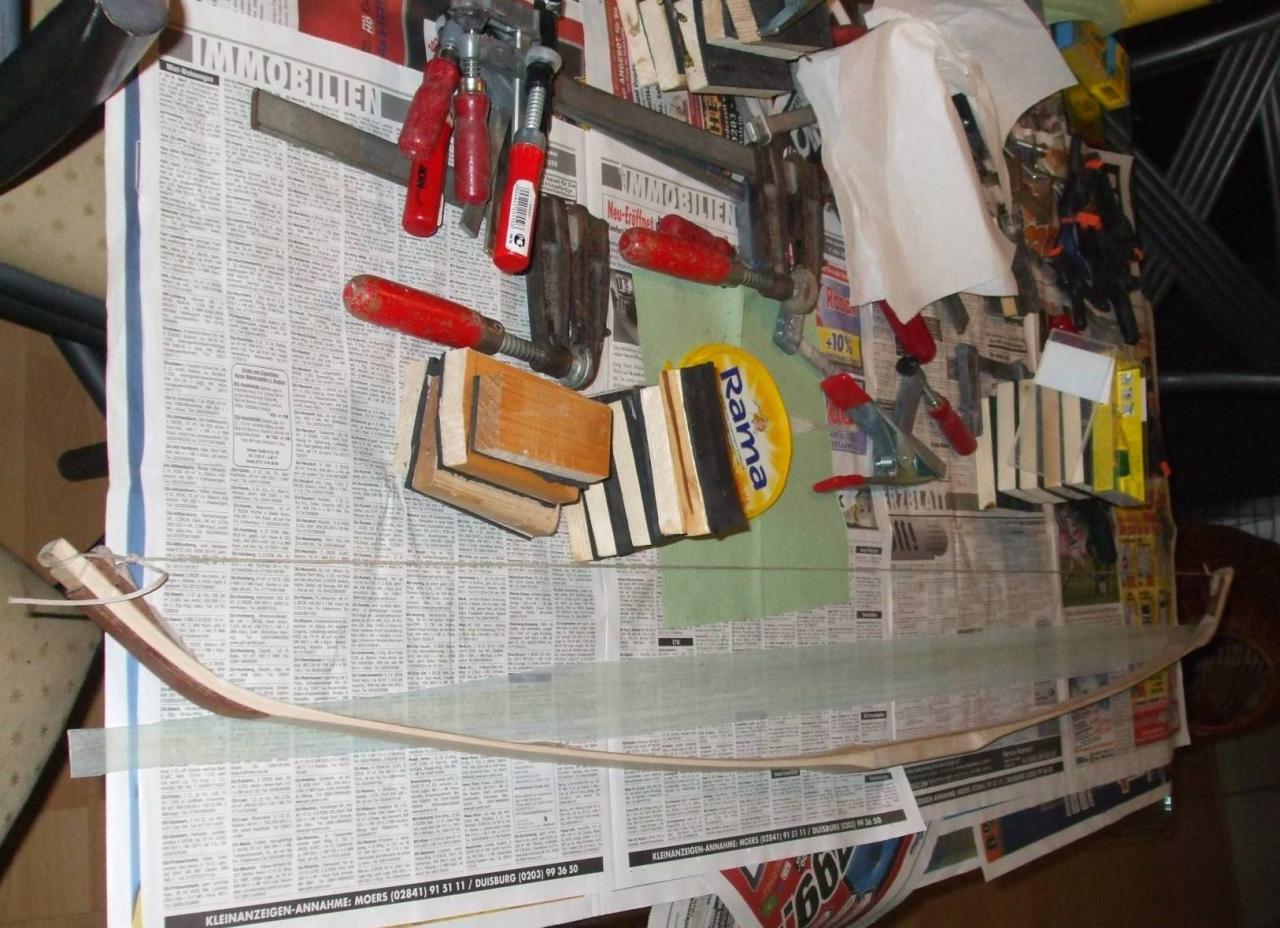

vor dem Verkleben Zunächst sollte man alle benötigten Utensilien bereit legen, also Schraubzwingen, Klebeband (z.B. Krepp), Klammern, Klötze für die Druckverteilung, Kleber, Aceton zum entfetten, Fön zum tempern, etc.
Dann werden alle Teile vorbereitet – der vergleichsweise empfindliche Bogenrücken wird gegen Macken durch die Schraubzwingen und gegen auslaufenden Kleber mit Klebeband abgeklebt, der Bogenbauch und der Glasfaserstreifen werden mit Aceton entfettet.

Tempern des verklebten Bogens Zum Aufkleben des Glas-Streifens (vorgefertigtes, vorverklebtes Stück unidirektionale Glasfaser für den Bogenbau – von Bogensport Bodnik) habe ich wieder UHU-Endfest 300 Epoxikleber verwendet.
Gerade bei den ersten Versuchen sollte man nicht an der Menge des verwendeten Klebers sparen – heraus gelaufener Kleber kann weggewischt, oder nach dem Aushärten auf andere Art vorsichtig entfernt werden. Eine Blase ohne Kleber im verklebten Bogenarm kann aber zur Delamination führen – und dann fliegt einem eventuell der Bogen um die Ohren…
Also Epoxi anrühren, auf dem Bogenbauch und dem Glasfaserstreifen verteilen und alles möglichst optimal mit den Klötzen und Schraubzwingen zusammenpressen. Auch bei diesem Klebeschritt kann man nochmals eine Rückspannung des Bogens einbauen, den Bogen also mit Perry-Reflex verkleben. Da ich Angst vor dem verdrehen der Wurfarme hatte – der Rücken des Bogens ist durch den Bambus ja leicht gebogen – habe ich diesmal ohne Perry-Reflex verklebt.

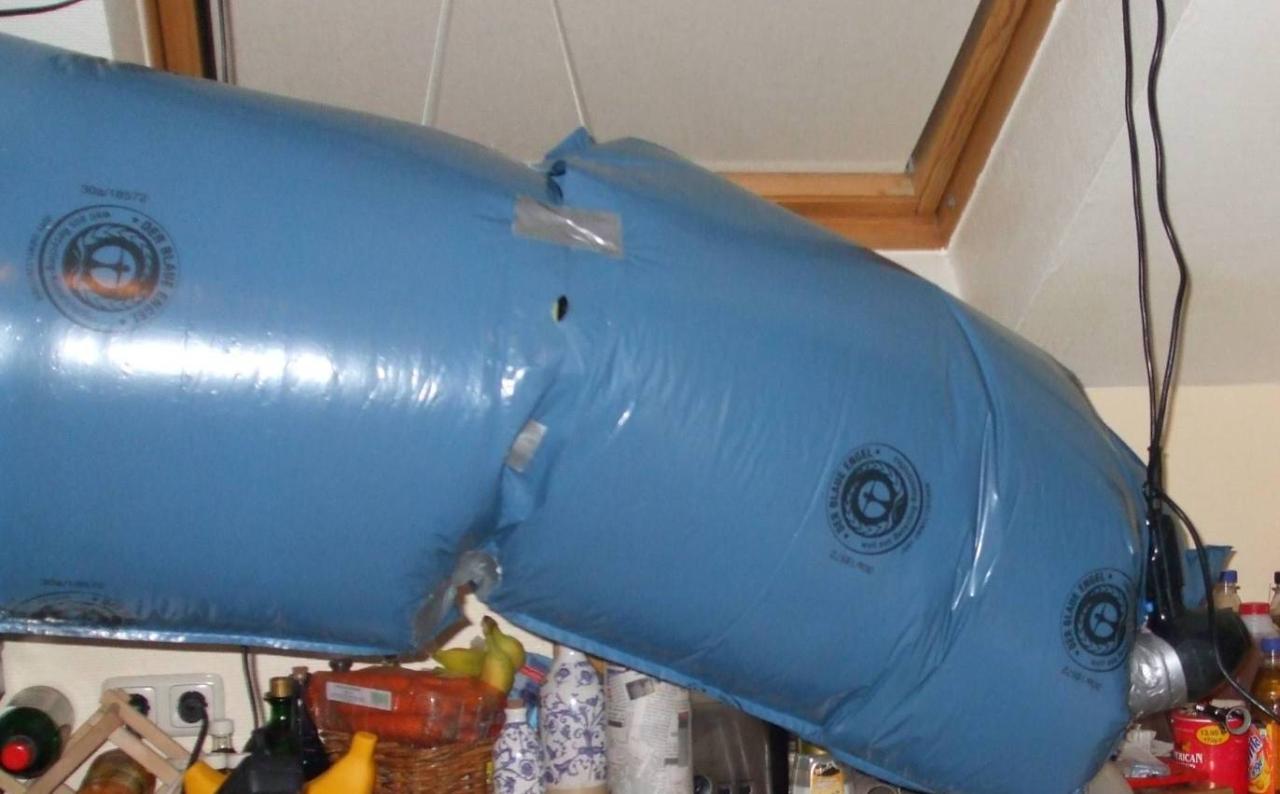

Dann alles eintüten und einer Warmluft-Behandlung unterziehen. Wenn man meint dem Klebe-Päckchen genug eingeheizt zu haben, kann man erstmal Aufräumen und sich gespannt ein abendliches Bier aufmachen – denn Ausgepackt wird erst Morgen.

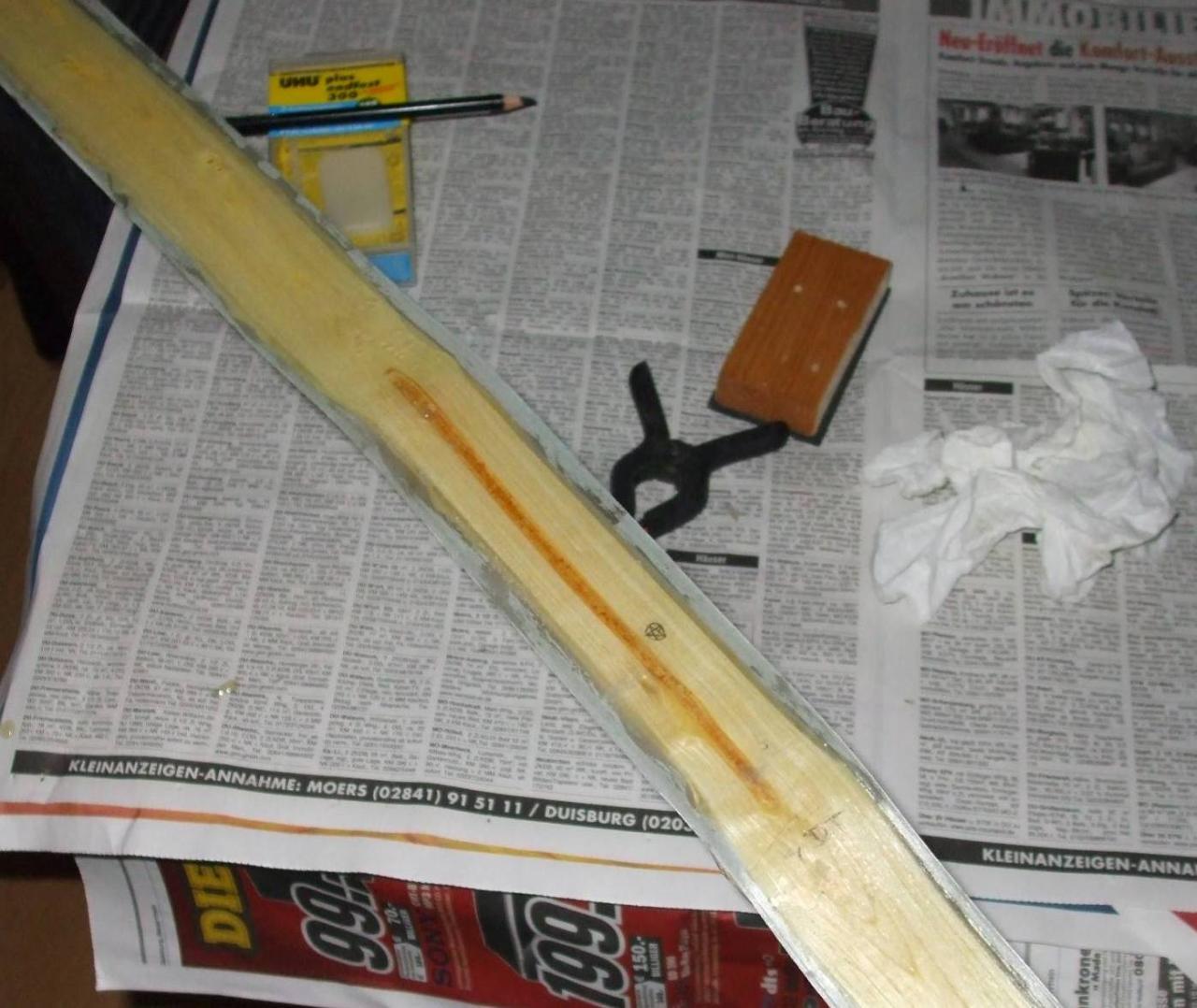

Verklebung von Bogenholz und Glas Ist man mit der Klebung zufrieden, wird der überstehende Glasrand entfernt bis man sich keine Splitterchen mehr am Glas einfangen kann.
Dann kommt endlich der große Moment, denn jetzt kann man den nahezu fertigen Bogen erstmals aufspannen und schauen, was nach dem Verkleben denn auf der Zugwaage steht…

Auf dem Tillerstock 2 Dieser Bogen war nach dem Verkleben deutlich zu stark für meine Holde – weit jenseits der 60 lbs. Also musste ich dem ganzen Bogen gleichmäßig über den gesamten Wurfarm ein wenig an Breite nehmen – jeweils einen Millimeter auf beiden Seiten. Damit landete ich dann in einem gerade noch vertretbaren Bereich des Zuggewichtes.

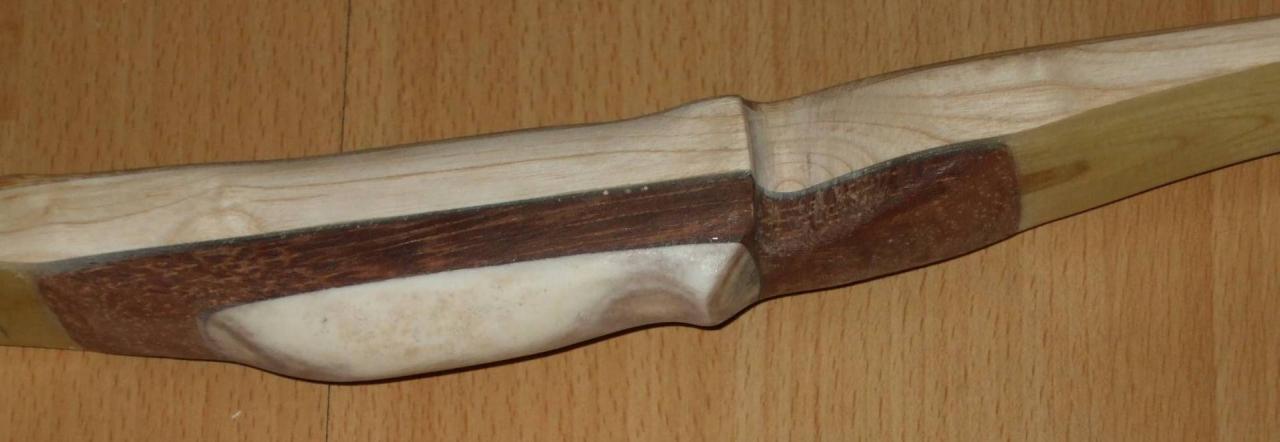

Also folgte nun die letzte Verklebung am Bogen – das Griffstück wurde auf das (an dieser Stelle angerauhte) Glas geklebt und dann eine Pfeilauflage in den Bogengriff gearbeitet.
Nachdem alle Übergänge nochmals fein abgeschliffen wurden bis keine fühlbaren Kanten mehr übrig waren, brauchte ich nur noch eine passende Sehne.

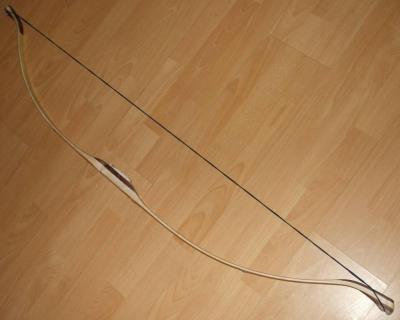

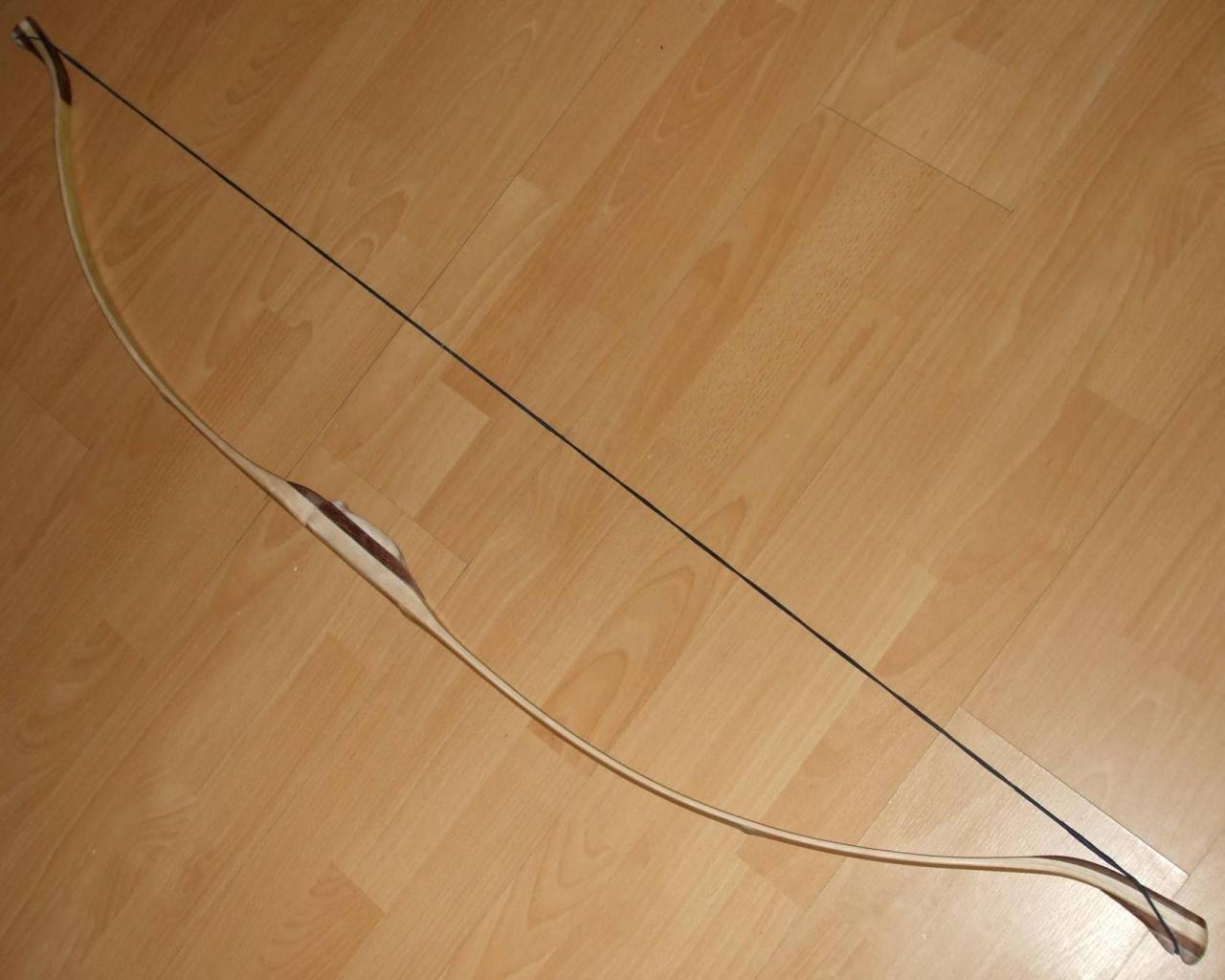

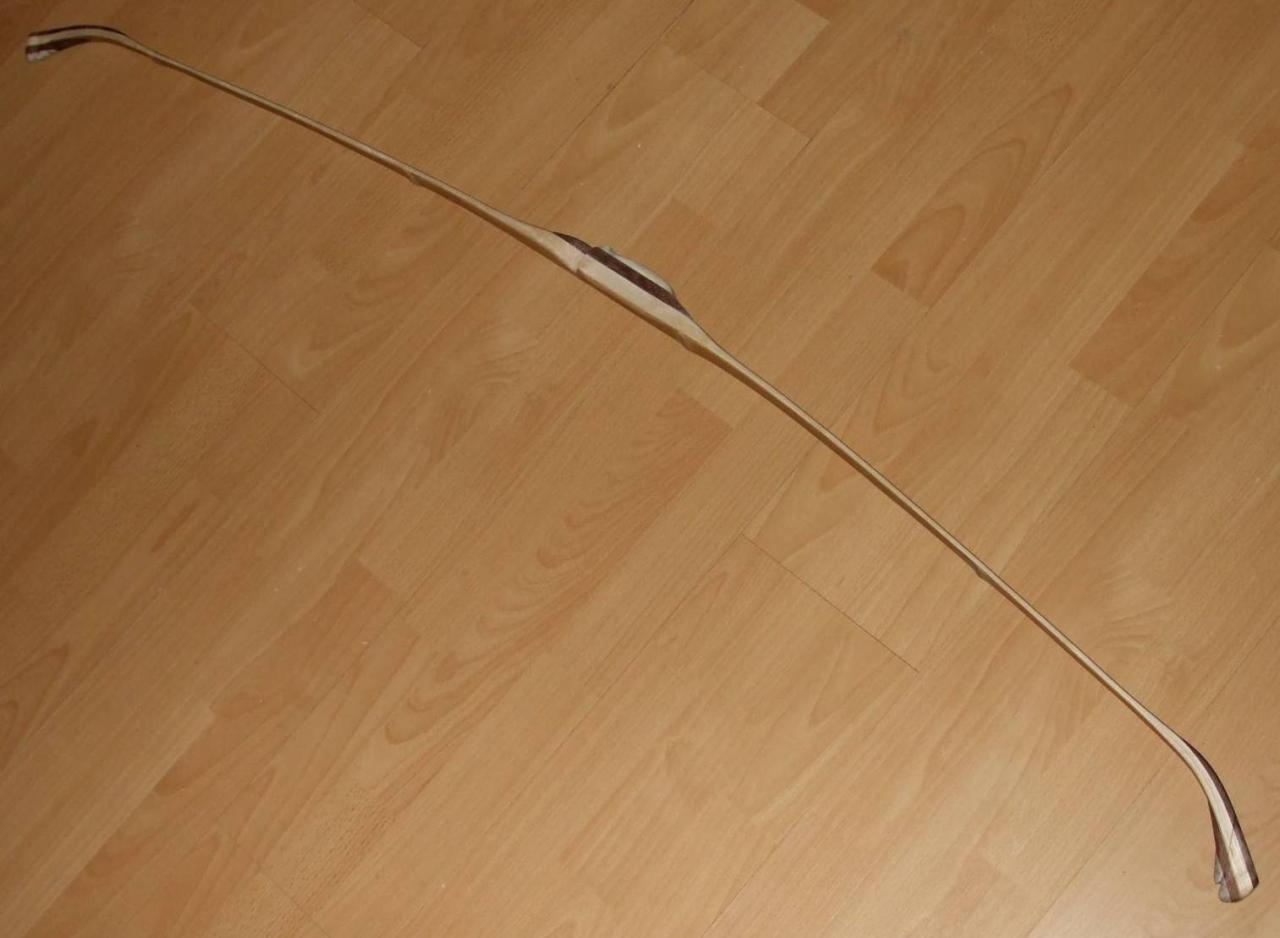

Bogen aufgespannt Bogen ungespannt Jetzt ging es endlich runter in den Garten – die ersten Probeschüsse mit dem neuen Bogen machen. Schließlich war ich mir immer noch nicht sicher, dass beim Schiessen alles gut gehen würde – da sollte der Bogen dann lieber mir als meiner Liebsten um die Ohren fliegen…
Naja, alles ist gut gegangen – ich lebe noch, der Bogen ebenfalls. Durch die doch etwas zu fett geratenen Recurves wird die Leistung zwar geschmälert, dennoch waren alle, die den Bogen bislang schießen durften (und das waren nicht viele, denn der Bogen ist inzwischen der Liebling meiner Holden, an den keiner sonst ran darf) positiv überrascht von Leistung und Präzision.

Bei jedem gebauten Bogen (auch einem Fehlversuch) lernt man viel hinzu, macht neue Fehler, versucht die alten zu vermeiden, probiert neues aus oder traut sich mehr – manchmal auch zu viel…
Ich hätte den gezeigten Bogen heute vermutlich an einigen Stellen anders realisiert, als ich es getan und hier beschrieben habe. Wer sich selbst an einem solchen Projekt versuchen möchte, sollte sich erst viel mehr Infos anlesen, als ich hier zu geben versucht habe. Gerade Foren im Internet haben hier einen zusätzlichen, positiven Effekt – man gibt nach einem Fehlversuch nicht so leicht frustriert auf, da man liest, das andere einen ähnlich schweren Weg zum ersten funktionierenden Bogen hatten…
